【冷氣遙控 4/7】完整的冷氣設定檔（含狀態同步）

charles

這篇的內容（11 段）

1. 為什麼會這樣（一句話）
2. 這一篇要加什麼零件
3. 第一步：把兩顆感測器接上去
4. 第二步：貼上完整設定檔
5. 第三步：燒完先看日誌
6. 第四步：測「偷聽」有沒有效
7. 接收頭該放哪裡
8. 怎麼驗證它有效
9. 第八步：讓每個指令都不怕掉
10. 通過這篇的標準
11. 這個系列的七篇

這一篇是整個系列的成品：一份可以直接複製的完整設定檔，把你家冷氣變成 Home Assistant 裡一個正常的空調裝置，而且會顯示真實室溫。



順便解決紅外線最惱人的那個毛病：家人拿原廠遙控器把冷氣關了，Home Assistant 裡還顯示「26 度運轉中」。

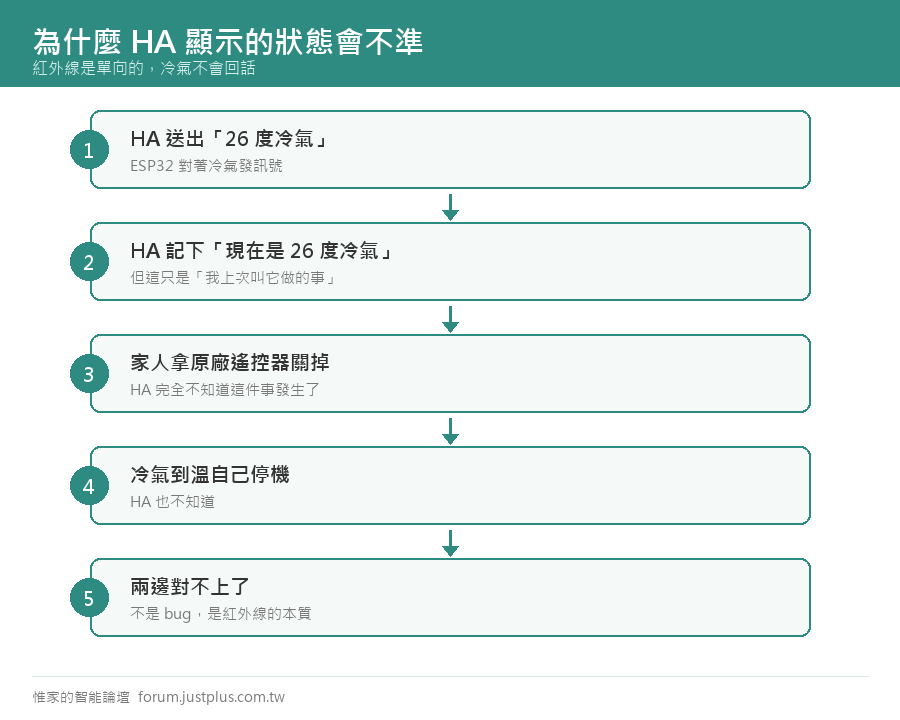

為什麼會這樣（一句話）

紅外線是單向的。ESP32 對冷氣喊話，冷氣不會回話。

所以介面上那個「26 度冷氣」其實只是「我上次叫它做這件事」，不是「它現在的狀態」。

只要中間掉一次，兩邊就對不上了 —— 有人用原廠遙控器、LED 被東西擋到、停電後冷氣回預設、或冷氣自己到溫停機。

這個問題沒辦法根治，但可以做到「就算不同步也不會出事」。 下面每一步都在往這個方向走。

這一篇要加什麼零件

前三篇的板子上只有紅外線。這一篇要加兩顆溫度感測器，大約一百五十塊：

• DHT22 三腳模組 ×1（搜「DHT22 模組 三針」，一定要買模組板不要買裸露的四腳元件 —— 模組上已經焊好上拉電阻了）。量房間的真實溫度與濕度

• DS18B20 防水探頭 ×1（搜「DS18B20 防水 探頭 1公尺」，末端是不鏽鋼圓柱、三條線那種）。量冷氣出風口的溫度

• 4.7kΩ 電阻 ×1（1/4W）


為什麼要兩顆不同的：DHT22 有濕度但反應慢、不防潮，適合放房間；出風口會結露、溫度變化快，要用防水的 DS18B20。

第一步：把兩顆感測器接上去

DHT22 模組（三隻腳，板子上通常印了字）：

• VCC（或 +）接到 ESP32 的 3.3V

• GND（或 -）接到 ESP32 的 GND

• DATA（或 OUT、S）接到 GPIO17


DS18B20 防水探頭（三條線，顏色幾乎都一樣）：

• 紅線 = 正極，接到 3.3V

• 黑線 = 負極，接到 GND

• 黃線（有的是白線）= 資料，接到 GPIO18

• 4.7kΩ 電阻跨接在「黃線」和「3.3V」之間


那顆 4.7kΩ 不能省。 DS18B20 走的是 1-Wire 匯流排，晶片只會「把線拉低」，沒有人負責拉高，所以外面一定要有一顆電阻把線吊在 3.3V。少了它的症狀是日誌裡一顆感測器都找不到，看起來跟探頭壞掉一模一樣。

探頭要塞在哪裡：從冷氣出風口的格柵縫隙塞進去大約五公分，讓不鏽鋼頭處在吹出來的風裡，線用膠帶固定在外殼上。不要塞到看不見的深處，以後要拆。

第二步：貼上完整設定檔

這份是接著前三篇往下長的完整版。climate 的 platform 那一行換成你在 3/7 找到的那個，其他照抄。

1. esphome:
2.   name: ac-ir
3.   friendly_name: 冷氣紅外線
5. esp32:
6.   board: esp32dev
7.   framework:
8.     type: esp-idf
10. logger:
11.   level: DEBUG
13. api:
14.   encryption:
15.     key: !secret api_encryption_key
17. ota:
18.   - platform: esphome
19.     password: !secret ota_password
21. wifi:
22.   ssid: !secret wifi_ssid
23.   password: !secret wifi_password
24.   ap:
25.     ssid: "AC-IR Fallback"
26.     password: "12345678"
28. captive_portal:
30. status_led:
31.   pin: GPIO2
33. remote_transmitter:
34.   id: ir_tx
35.   pin: GPIO14
36.   carrier_duty_percent: 50%
38. remote_receiver:
39.   id: ir_rx
40.   pin:
41.     number: GPIO16
42.     inverted: true
43.     mode:
44.       input: true
45.       pullup: true
46.   tolerance: 55%
47.   buffer_size: 10kB
48.   filter: 250us
49.   idle: 25ms
51. one_wire:
52.   - platform: gpio
53.     pin: GPIO18
55. sensor:
56.   - platform: dht
57.     pin: GPIO17
58.     model: DHT22
59.     update_interval: 30s
60.     temperature:
61.       name: "客廳溫度"
62.       id: room_temp
63.       filters:
64.         - sliding_window_moving_average:
65.             window_size: 4
66.             send_every: 2
67.     humidity:
68.       name: "客廳濕度"
69.       id: room_humi
71.   - platform: dallas_temp
72.     name: "冷氣出風口溫度"
73.     id: outlet_temp
74.     update_interval: 15s
76.   - platform: wifi_signal
77.     name: "Wi-Fi 訊號"
78.     update_interval: 120s
80. binary_sensor:
81.   - platform: template
82.     name: "冷氣真的在吹冷氣"
83.     device_class: cold
84.     lambda: |-
85.       if (isnan(id(outlet_temp).state) || isnan(id(room_temp).state)) {
86.         return {};
87.       }
88.       return (id(room_temp).state - id(outlet_temp).state) > 3.0;
89.     filters:
90.       - delayed_on: 120s
91.       - delayed_off: 120s
93. climate:
94.   - platform: coolix
95.     name: "客廳冷氣"
96.     transmitter_id: ir_tx
97.     receiver_id: ir_rx
98.     sensor: room_temp
99.     supports_cool: true
100.     supports_heat: false
102. button:
103.   - platform: restart
104.     name: "重新啟動"

複製代碼

按 Install → Wirelessly。
