上一篇結束時，你的日誌裡應該已經會冒出一串 Received Raw 的數字。這一篇要把那串數字變成一個平台名稱，然後讓冷氣真的嗶一聲。



先講一個會害你白繞一圈的事實

很多人第一步就卡在這裡：日誌裡只有 Received Raw，沒有印出任何協定名稱，於是判斷「ESPHome 不支援我家冷氣」。

這個結論幾乎一定是錯的。

ESPHome 的解碼器（dump）和冷氣平台（climate 平台）是兩套完全不同的清單。

dump 那一側跟冷氣有關的只有這六個：

• coolix

• haier

• midea

• toshiba_ac

• mirage

• aeha（日規家電共通的載波格式，不是特定廠牌）


大金、三菱、格力、國際牌、日立 —— 一個都不在裡面。

但 climate 那一側有 daikin、mitsubishi、gree、hitachi。也就是說：日誌印不出協定名，不代表不支援，只代表「沒有人幫這個協定寫 dump 解碼器」。

知道這件事，下面的步驟才不會白做。

這一篇假設的接線（三十秒對一下）

下面所有設定檔都是照這個腳位寫的，不一樣的話記得把數字改掉：

• ESP32 GPIO14 → 220Ω 電阻 → 2N2222 的中腳（B，基極）

• 2N2222 的左腳（E，射極）接到 GND

• 2N2222 的右腳（C，集極）接到紅外線 LED 的負極（短腳）

• 紅外線 LED 的正極（長腳） → 33Ω 電阻 → ESP32 的 5V（VIN）

• VS1838B 接收頭：圓弧面朝自己時左腳 OUT 接到 GPIO16、中腳 GND、右腳 VCC 接 3.3V（不要接 5V）


第一步：把錄製用的設定檔燒進去

回到 ESPHome Device Builder，按 ac-ir 卡片的 Edit，換成下面這份完整設定檔。跟上一篇的差別只在 dump 那一段變明確了，以及多了一個把碼存下來的自動化。

1. esphome:
2.   name: ac-ir
3.   friendly_name: 冷氣紅外線
5. esp32:
6.   board: esp32dev
7.   framework:
8.     type: esp-idf
10. logger:
11.   level: DEBUG
13. api:
14.   encryption:
15.     key: !secret api_encryption_key
17. ota:
18.   - platform: esphome
19.     password: !secret ota_password
21. wifi:
22.   ssid: !secret wifi_ssid
23.   password: !secret wifi_password
24.   ap:
25.     ssid: "AC-IR Fallback"
26.     password: "12345678"
28. captive_portal:
30. status_led:
31.   pin: GPIO2
33. remote_transmitter:
34.   id: ir_tx
35.   pin: GPIO14
36.   carrier_duty_percent: 50%
38. remote_receiver:
39.   id: ir_rx
40.   pin:
41.     number: GPIO16
42.     inverted: true
43.     mode:
44.       input: true
45.       pullup: true
46.   tolerance: 55%
47.   buffer_size: 10kB
48.   filter: 250us
49.   idle: 25ms
50.   dump:
51.     - raw
52.     - coolix
53.     - haier
54.     - midea
55.     - toshiba_ac
56.     - mirage
57.     - nec
58.     - aeha
60. button:
61.   - platform: restart
62.     name: "重新啟動"

複製代碼

按 Install → Wirelessly，等它燒完。

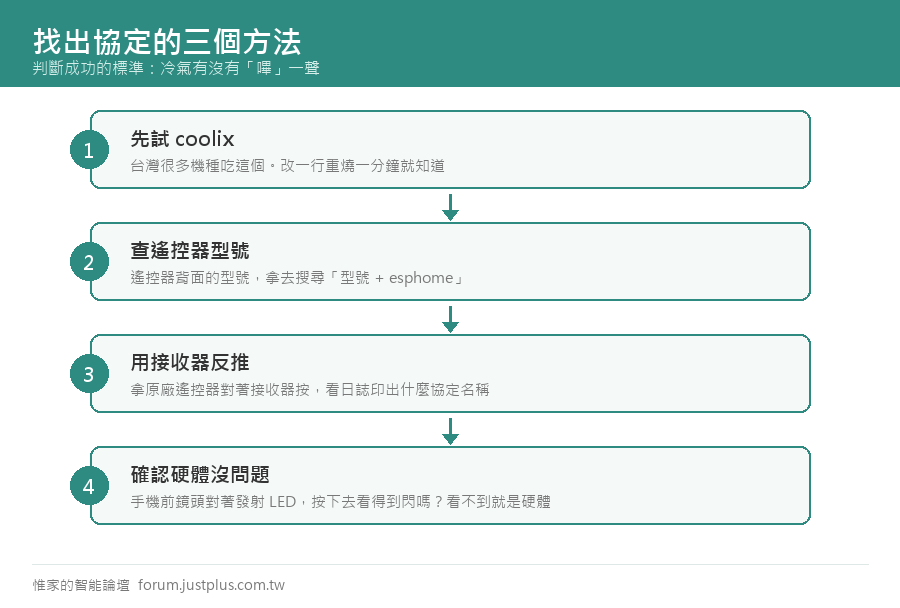

為什麼要明確列出來而不是寫 dump: all：all 會把 rc_switch、keeloq 那些門鈴跟車庫遙控的解碼器也打開，它們常常把冷氣的長碼誤判成一堆垃圾，把你真正要看的 Raw 沖到螢幕外面。

第二步：正確地錄訊號



按 Logs 進日誌畫面，然後照這個順序按遙控器。遙控器頭要對準接收頭，距離三十公分以內。

• 先按關機，等日誌安靜下來

• 按開機 + 冷氣模式 + 26 度 + 中風，等兩秒

• 同一個按法再按兩次

• 改成 28 度，按三次

• 再按一次關機，按三次


為什麼同一個動作要按三次：紅外線很容易漏收。按三次你才分得出「這台機器每次送的碼是不是一樣」。

這件事很關鍵：

• 三次的碼完全一樣 → 這是「整包狀態型」的遙控器，每次都把完整設定送出去。絕大多數分離式冷氣屬於這種

• 三次的碼不一樣 → 裡面帶了時間、計時器或校驗碼。這種機種學碼會失效，一定要走平台


把整份日誌複製到記事本存起來。等一下要回頭比對，日誌畫面會一直往上捲掉。

第三步：讀日誌，分三種結果走

結果 A：印出了協定名稱

1. [12:05:33][D][remote.coolix:082]: Received Coolix: 0xB25F40
2. [12:05:33][D][remote.raw:028]: Received Raw: 4323, -4504, 450, -1738, 449, -631, ...

複製代碼

恭喜，你直接知道答案了。 跳到第五步，platform 就填那個名字（Coolix → coolix，Midea → midea_ir，Toshiba → toshiba）。

結果 B：只有 Received Raw

1. [12:05:33][D][remote.raw:028]: Received Raw: 3492, -1730, 431, -1298, 432, -444,
2. [12:05:33][D][remote.raw:028]:   431, -1299, 431, -445, 430, -445, 431, -1298, ...

複製代碼

這是最常見的情況，完全正常。 往第四步走，用遙控器型號去查。

順便做兩個觀察，可以幫你縮小範圍（這只是線索，不是證據）：

• 數字的總個數。大約 100 個以內 = 短碼，多半是 Coolix、Zhlt01、Gree 這一類；200 個以上 = 整包狀態型，多半是大金、三菱、國際牌這一類

• 最前面那一對數字（前導脈衝）。4000～5000 的正負配對是 NEC 家族（Coolix 就在這一族）；3000～3600 常見於大金與三菱；8000 上下常見於國際牌與日規機種


結果 C：按了什麼都沒有

回上一篇的第七步。這一關沒過就不要往下做 —— 接收端不通的話，下面每一次失敗你都不知道是協定錯還是收不到。

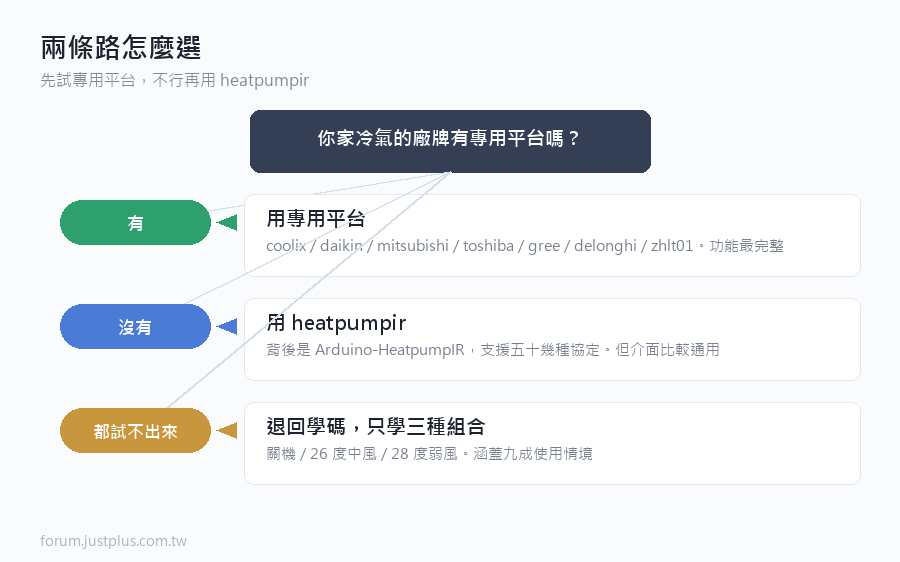

第四步：從遙控器型號查平台

型號在三個地方，通常至少找得到一個：

• 遙控器背面印的一串英數字

• 遙控器電池蓋打開裡面的貼紙

• 室內機右側或掀開前蓋的銘牌，上面的機型


ESPHome 內建的冷氣平台，就是下面這些（右欄是它能不能「偷聽」原廠遙控器，第四篇會用到）：
