這篇從「什麼都還沒買」開始，做到一台同時量 PM2.5、甲醛、TVOC、CO2 的空氣品質站，並且告訴你每個數字該怎麼判讀、買多大的清淨機才夠。

每一步都有「你會看到什麼」。做完第三步能自己確認第三步成功了，才走第四步。



做完這篇你會有什麼

• 一台插電就運作的空氣品質站，HA 裡有 PM2.5、PM10、甲醛、VOC 指數、CO2、溫度、濕度

• 一組對照台灣法定標準的判讀基準，知道「多少算超標」

• 一個會自己算「你家該買多大清淨機」的公式，而不是看廣告上的坪數

• 煮菜自動開抽油煙機、外面空污自動關窗的自動化


總成本 1500 到 2800 元，看你要裝幾項。可以只做 PM2.5 那一項（約 900 元），之後再加。

---

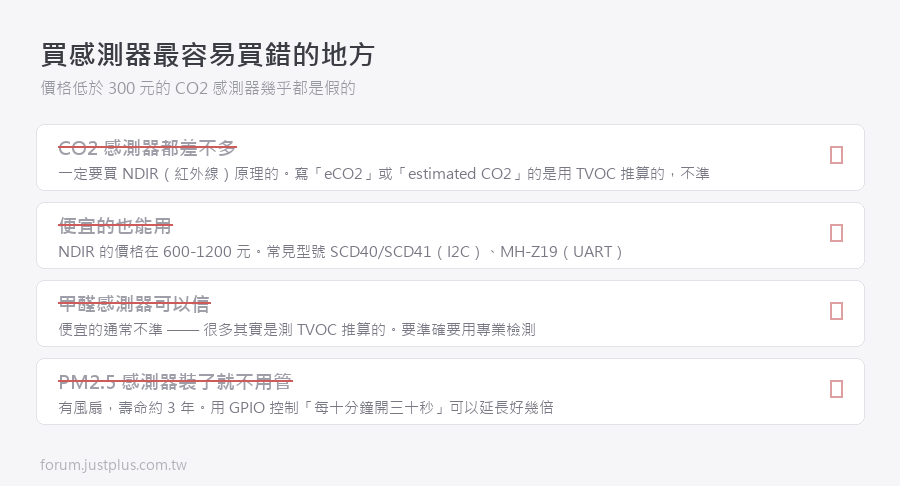

先講清楚哪些測得準、哪些測不準

這是買之前最該知道的事。四項的「可信度」差很多，花一樣的錢買到的東西品質差非常遠。

• PM2.5 —— 測得準，值得買。 原理是雷射散射：讓空氣通過一道雷射，量被顆粒散射掉多少光。這是直接量顆粒本身

• CO2 —— 測得準，但要買對。 必須是 NDIR 或光聲學原理的（SCD40/SCD41/MH-Z19C）。標示 eCO2 的是從 VOC 推算的，不能用

• 甲醛 —— 要買對才準，而且貴。 真的甲醛感測器是電化學式的，市面上大量標示「甲醛」的便宜模組其實是 VOC 感測器換個標籤

• TVOC —— 測不準絕對值，只能看趨勢。 這是原理限制，不是便宜貨的問題。下面會解釋


為什麼 TVOC 天生測不準

TVOC 是「總揮發性有機化合物」，它不是一種東西，是幾百種不同分子的總和。而感測器（金屬氧化物半導體）對每一種分子的敏感度都不一樣 —— 對酒精極度敏感、對某些醛類反而遲鈍。

所以當它說「0.5 ppm」，那意思其實是「如果空氣裡全部都是某種參考氣體，那濃度會是 0.5」。你家空氣不可能是那個組合，所以這個數字沒辦法跟法規的 0.56 ppm 直接比。

Sensirion 的 SGP40/SGP41 乾脆不給濃度，只給一個「VOC 指數」：它記住你這個房間過去幾天的平均，把它定義成 100，然後告訴你現在比平常高還是低。這是誠實的做法 —— 它承認自己只能比較，不能定量。

所以 TVOC 這一項的正確用法是：

• 看「突然變高」 —— 剛噴完清潔劑、剛開新傢俱的包裝、油漆味

• 不要拿它的數字去對法規

• 不要用它來判斷「新家能不能住」 —— 那要送檢


---

步驟 1：買零件



括號裡是台灣賣場（蝦皮、露天、iCShop、台灣物聯科技）常見的搜尋關鍵字。

核心（一定要買）

• ESP32 開發板 ×1（搜「ESP32 DevKit V1」或「ESP32-WROOM-32 開發板 38pin」，約 150-250 元）

• 杜邦線 母對母 ×1 排（搜「杜邦線 母對母 20cm」，約 40 元）

• USB 充電器 5V/2A ×1 —— 這台要 2A，不要用 1A 的，理由在步驟 2

• 麵包板 ×1（搜「麵包板 830 孔」，約 50 元）—— 這台線比較多，用麵包板做電源分配會輕鬆很多


PM2.5：兩個選擇

• PMS5003（搜「PMS5003 粉塵感測器」，約 450-750 元）—— 推薦這個。體積小、反應快、同時給 PM1.0/PM2.5/PM10 三個值，還能給顆粒數量分布

• SDS011（搜「SDS011 空氣品質感測器」，約 450-700 元）—— 體積大一圈、只給 PM2.5 和 PM10，但內建工作週期功能（下面說），配線跟設定都最省事


買 PMS5003 的話，要一起買轉接板：模組本體的接頭是 1.25mm 間距的細排線，杜邦線插不進去。搜「PMS5003 轉接板」或「PMS5003 排線」，大約 50-100 元，有些賣場會附。這是最多人買回來才發現的坑。

甲醛（選配，想測就一定要買對的）

• SFA30（搜「SFA30 甲醛感測器」或「Sensirion SFA30」，約 900-1400 元）—— 電化學式，走 I2C，是這個價位帶唯一真的在測甲醛的


⚠ 不要買什麼：標題寫「甲醛檢測模組」但型號是 ZE08-CH2O 以外的雜牌、或者根本不標型號的。兩三百塊的「甲醛模組」幾乎都是 VOC 感測器改標籤 —— 你對它噴酒精，甲醛數字就會飆，那顯然不是在測甲醛。

TVOC（選配，便宜，順手加）

• SGP40 或 SGP41 模組（搜「SGP40 模組」，約 250-450 元）—— 走 I2C，給的是 VOC 指數


CO2（選配）

• SCD41 模組（搜「SCD41 模組」或「GY-SCD41」，約 700-1200 元）—— 走 I2C，同時給 CO2、溫度、濕度


建議的組合

• 預算有限、只想解決一件事 → ESP32 + PMS5003，約 900 元

• 一般家庭的甜蜜點 → ESP32 + PMS5003 + SCD41 + SGP40，約 2000 元

• 剛裝潢完 → 再加 SFA30，約 3000 元。裝潢後半年測完可以把它拆下來給別人


---

步驟 2：認腳位，順便解決供電問題

ESP32 的腳位（DevKit V1，USB 座朝自己、晶片朝上，看絲印）：

• 5V（有些板子印 VIN） —— 給 PMS5003 供電

• 3V3 —— 給 I2C 那幾顆供電

• GND —— 板子上有好幾隻，都可以用

• D21 / D22（GPIO21 / GPIO22）—— I2C 的 SDA / SCL

• D16 / D17（GPIO16 / GPIO17）—— UART 的 RX / TX


⚠ 為什麼這台要 2A 的充電器

PMS5003 和 SDS011 裡面都有一顆小風扇，要把空氣抽過雷射區。馬達啟動的瞬間電流會比運轉時大很多，而 ESP32 的 Wi-Fi 發射瞬間也有一個尖峰 —— 兩個尖峰撞在一起，1A 的劣質充電器會撐不住。
