「我的感測器數字一直跳」是自製感測器的第一名抱怨。

這篇不講理論。我們接一顆五十塊的電位器上去，先看到它跳得多難看，再一個一個加濾波器，每加一個都回日誌確認差別。



做完這篇你會有什麼

• 一片能同時讀「類比電壓」和「溫濕度」的 ESP32

• 親眼看過同一顆感測器在「沒濾波」和「有濾波」時的日誌差多少

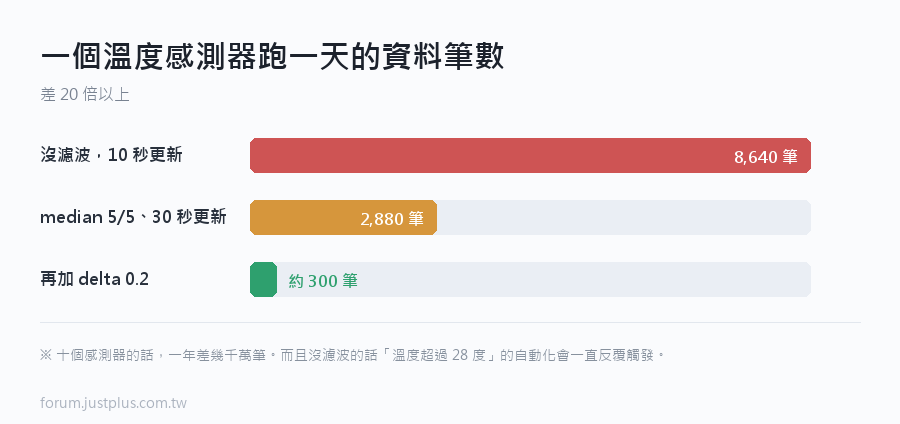

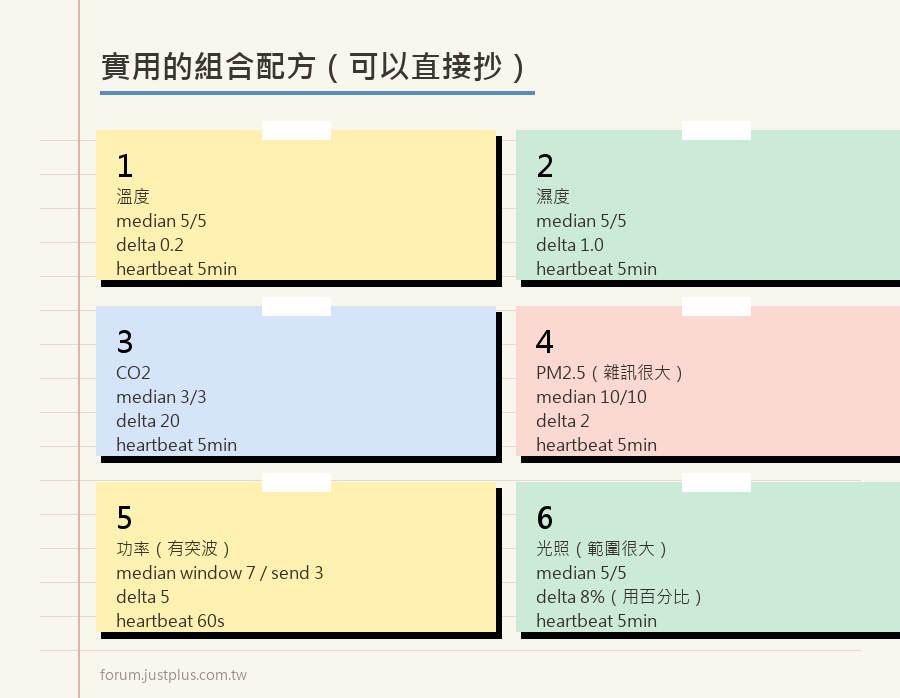

• 一組可以直接抄去用的濾波器配方（溫濕度、CO2、PM2.5、功率、電池電壓）

• 知道怎麼驗證濾波真的生效，而不是「看起來好像順了」


為什麼要用電位器當教材

溫度感測器跳得很慢很小，你盯著日誌看十分鐘也分不出濾波有沒有效果。ESP32 的類比輸入（ADC）本身雜訊就很大，而且你可以用手轉電位器去製造變化 —— 因果關係一目了然，這是最容易「看懂」濾波器的方式。

---

第一步：買零件

如果你已經做過上一篇（三台溫濕度感測器），只要再買一顆電位器，大約五十元。

• ESP32 開發板 ×1（搜「ESP32 DevKit V1」或「ESP32-WROOM-32 開發板 38pin」，約 150～250 元）

• 10kΩ 旋鈕電位器 ×1（搜「10K 可變電阻 旋鈕」或「WH148 10K 電位器」，約 20～40 元。三隻腳那種）

• AHT20 溫濕度模組 ×1（搜「AHT20 溫濕度感測器模組」，約 40～70 元）

• 麵包板 + 杜邦線（搜「麵包板 830 孔」、「杜邦線 公對母 40pin」，合計約 90 元）

• USB 線 ×1


為什麼是 10kΩ 而不是 1kΩ 或 100kΩ

電位器接在 3.3V 和 GND 之間，等於一條會一直耗電的分壓電路。

• 1kΩ → 持續消耗 3.3mA，對 USB 供電沒差，但用電池就浪費

• 10kΩ → 消耗 0.33mA，剛好

• 100kΩ → 消耗更少，但輸出阻抗太高，ESP32 的 ADC 讀不準，數值會更亂


10kΩ 是阻抗和耗電的平衡點，這也是市面上最好買的規格。

---

第二步：接線



電位器（三隻腳）

旋鈕朝上、三隻腳朝自己時，由左到右是 1、2、3。中間那隻（第 2 腳）叫做「滑動端」，是會隨旋鈕改變電壓的那一隻。

• 第 1 腳（左） → ESP32 的 GND

• 第 2 腳（中，滑動端） → ESP32 的 GPIO34

• 第 3 腳（右） → ESP32 的 3V3


第 1 腳和第 3 腳對調也沒關係，只是旋鈕轉的方向會相反。中間那隻絕對不能接錯。

AHT20 溫濕度模組

（看模組上的白色絲印，不同賣家的腳位順序不一樣。）

• VIN（或 VCC） → ESP32 的 3V3

• GND → ESP32 的 GND

• SDA → ESP32 的 GPIO21

• SCL → ESP32 的 GPIO22


⚠⚠ 為什麼一定要用 GPIO34，不能隨便挑一隻

這是 ESP32 最陰險的坑之一。

ESP32 有兩組類比轉換器，ADC2 那一組跟 Wi-Fi 共用硬體資源。Wi-Fi 一啟動就會把 ADC2 整個佔走，這時候讀 ADC2 的腳位會拿到垃圾數值或直接讀不到 —— 而且完全不會報錯。你會以為是電位器壞了、接線錯了，怎麼查都查不出來。

• ADC2（開 Wi-Fi 就不能用）：GPIO 0、2、4、12、13、14、15、25、26、27

• ADC1（可以用）：GPIO 32、33、34、35、36、39


ADC1 裡面再挑的話：

• GPIO32、33 最好用 —— 能輸入也能輸出，有內建上下拉電阻，之後想改接別的東西比較彈性

• GPIO34、35、36、39 只能輸入，而且沒有內建上下拉電阻。讀電位器沒問題（電位器本身就把電壓定住了），但拿來接按鈕就一定要外接電阻

• GPIO36 和 39 另外有一個已知問題：同時用到 ADC 又開了睡眠模式時，它們的中斷會亂觸發。純讀類比值不受影響


本篇用 GPIO34。之後你要換成 32 或 33 也完全可以。

ESP32-S3、C3、C5、C6 沒有這個問題 —— 新一代的晶片已經把 ADC 和 Wi-Fi 的衝突解掉了。但如果你手上是最常見的 ESP32-WROOM-32，這條規則一定要遵守。

接完先確認一件事

拿三用電表轉到直流電壓檔，黑棒接 GND、紅棒接電位器中間那隻腳。轉動旋鈕，電壓應該在 0V 到 3.3V 之間平順變化。

• 電壓固定不動 → 中間那隻腳接錯了（接到左邊或右邊那隻去了）

• 只在 0 和 3.3V 之間跳，沒有中間值 → 買到的是「開關型」不是「可變電阻」，換一顆


沒有電表也可以直接往下做，第四步的日誌一樣看得出來。

---

第三步：secrets.yaml

在 /config/esphome/secrets.yaml 確認有這幾個鍵：
