用 card-mod 幫平面圖加動畫（不用換成 SVG）

charles

很多人以為要做動畫一定要用 SVG。

其實Picture Elements 配 card-mod，就能做出不錯的動畫。



先裝 card-mod

• HACS → 前端 → 搜尋 card-mod → 下載

• 重新整理瀏覽器（Ctrl+F5）


強烈建議：裝成「前端模組」而不是資源

card-mod 有些功能裝成前端模組才會正常運作，
而且效能好很多。

1. # configuration.yaml
2. frontend:
3.   extra_module_url:
4.     - /hacsfiles/lovelace-card-mod/card-mod.js

複製代碼

改完重啟 HA，然後清瀏覽器快取。

card-mod 是什麼

一句話：讓你對任何卡片套用自己的 CSS。

最基本的用法：

1. type: picture-elements
2. image: /local/floorplan/home.png
3. card_mod:
4.   style: |
5.     ha-card {
6.       border-radius: 16px;
7.       box-shadow: 0 4px 16px rgba(0,0,0,0.12);
8.     }
9. elements:
10.   - ...

複製代碼

重要限制：card-mod 只對有 `ha-card` 元素的卡片有效。

• 能用：picture-elements、tile、entities、button 等幾乎所有可見的卡片

• 不能用：conditional、entity_filter、vertical-stack、horizontal-stack、grid


那些「容器型」的卡片沒有自己的 ha-card，
但它們裡面包的卡片可以各自用 card-mod。



動畫一：脈動（最常用）

讓警報圖示一閃一閃的：

1.   - type: conditional
2.     conditions:
3.       - entity: binary_sensor.kitchen_leak
4.         state: "on"
5.     elements:
6.       - type: icon
7.         icon: mdi:water-alert
8.         style:
9.           top: 44%
10.           left: 72%
11.           color: "#e53935"
12.           "--mdc-icon-size": 36px
13.           animation: pulse 1.2s infinite

複製代碼

然後在卡片層定義那個動畫：

1. card_mod:
2.   style: |
3.     @keyframes pulse {
4.       0%   { opacity: 1;   transform: translate(-50%, -50%) scale(1); }
5.       50%  { opacity: 0.4; transform: translate(-50%, -50%) scale(1.25); }
6.       100% { opacity: 1;   transform: translate(-50%, -50%) scale(1); }
7.     }

複製代碼

這裡有一個非常重要的細節：

keyframes 裡的 transform 一定要包含 `translate(-50%, -50%)`。

為什麼：Picture Elements 預設用 transform: translate(-50%, -50%)
把元素置中在座標上。

如果你的動畫只寫 transform: scale(1.25)，
它會覆蓋掉原本的置中，元素就會往右下角跳掉。

這是最多人踩的坑。

動畫二：呼吸燈（柔和的明暗變化）

1.         style:
2.           animation: breathe 3s ease-in-out infinite

複製代碼

1. card_mod:
2.   style: |
3.     @keyframes breathe {
4.       0%, 100% { opacity: 0.55; }
5.       50%      { opacity: 1; }
6.     }

複製代碼

適合：表示「正在運作中」，例如除濕機、洗衣機。

比閃爍溫和很多，不會讓人煩躁。

動畫三：旋轉（風扇、掃地機）

1.   - type: state-icon
2.     entity: fan.living_room
3.     style:
4.       top: 16%
5.       left: 12%
6.       animation: spin 2s linear infinite

複製代碼

1.     @keyframes spin {
2.       from { transform: translate(-50%, -50%) rotate(0deg); }
3.       to   { transform: translate(-50%, -50%) rotate(360deg); }
4.     }

複製代碼

讓轉速對應實際風速：

1.       animation: >
2.         spin {{ 4 - (state_attr('fan.living_room','percentage') | int(0) / 33) }}s
3.         linear infinite

複製代碼

風速越快轉越快。這個小細節做出來很有趣。

只在開著時才轉：

1.       animation: >
2.         {% if is_state('fan.living_room','on') %}
3.         spin 2s linear infinite
4.         {% else %}
5.         none
6.         {% endif %}

複製代碼

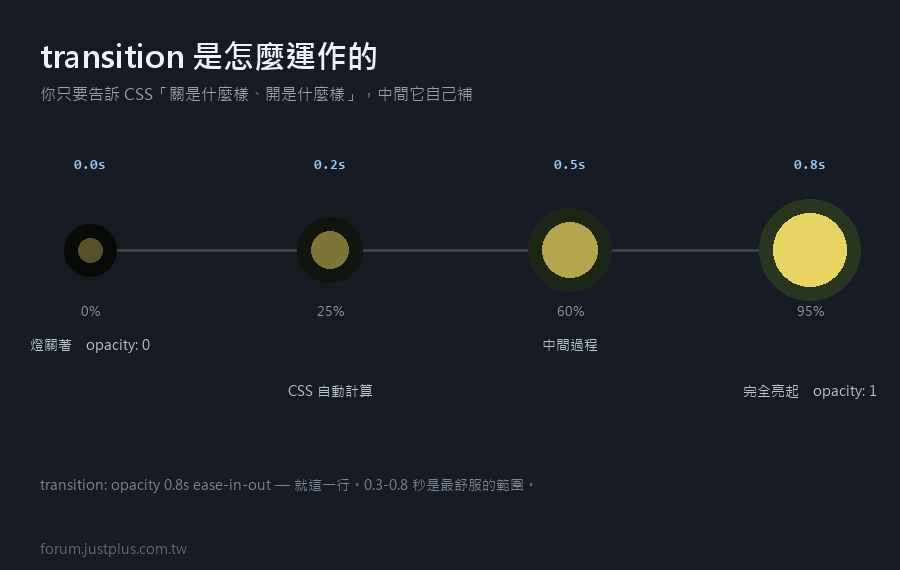

動畫四：漸變（最實用，也最自然）

這個不是 keyframes 動畫，而是 transition。

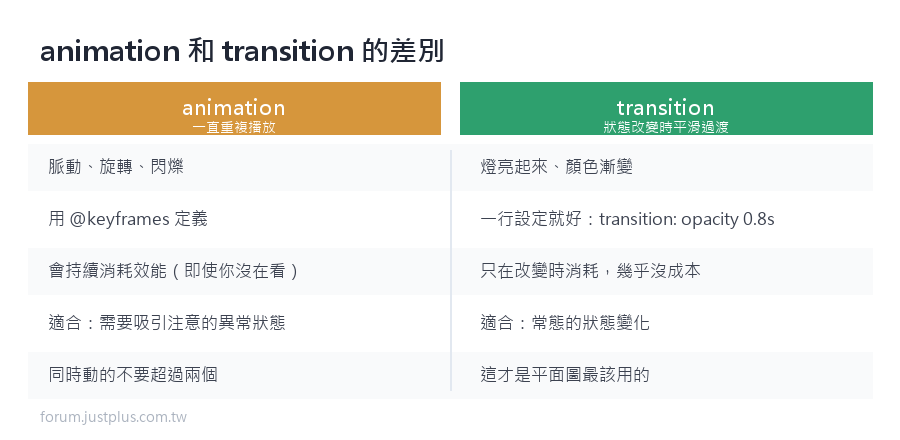

差別：

• animation —— 一直重複播放（脈動、旋轉）

• transition —— 狀態改變時，平滑地過渡


transition 是做平面圖最該用的，因為它不吵。

1.   - type: image
2.     entity: light.living_room
3.     image: /local/floorplan/rooms/living_on.png
4.     style:
5.       top: 50%
6.       left: 50%
7.       width: 100%
8.       transition: opacity 0.8s ease-in-out
9.       opacity: >
10.         {{ 1 if is_state('light.living_room','on') else 0 }}

複製代碼

燈開的時候房間會在 0.8 秒內慢慢亮起來，關的時候慢慢暗下去。

這個效果做出來之後，整張平面圖的質感完全不一樣。

再進一步：亮度也跟著漸變

1.       opacity: >
2.         {{ ((state_attr('light.living_room','brightness') | int(0)) / 255)
3.            | round(2) }}

複製代碼

把燈調到 30%，平面圖上的房間也只有 30% 亮。

完整範例

把上面的東西組合起來：

1. type: picture-elements
2. image: /local/floorplan/home.png
4. card_mod:
5.   style: |
6.     ha-card {
7.       border-radius: 16px;
8.       overflow: hidden;
9.     }
10.     @keyframes pulse {
11.       0%   { opacity: 1;   transform: translate(-50%, -50%) scale(1); }
12.       50%  { opacity: 0.4; transform: translate(-50%, -50%) scale(1.25); }
13.       100% { opacity: 1;   transform: translate(-50%, -50%) scale(1); }
14.     }
15.     @keyframes spin {
16.       from { transform: translate(-50%, -50%) rotate(0deg); }
17.       to   { transform: translate(-50%, -50%) rotate(360deg); }
18.     }
19.     @keyframes breathe {
20.       0%, 100% { opacity: 0.55; }
21.       50%      { opacity: 1; }
22.     }
24. elements:
25.   # --- 亮燈圖層（漸變）---
26.   - type: image
27.     entity: light.living_room
28.     image: /local/floorplan/rooms/living_on.png
29.     style:
30.       top: 50%
31.       left: 50%
32.       width: 100%
33.       transition: opacity 0.8s ease-in-out
34.       opacity: >
35.         {{ ((state_attr('light.living_room','brightness') | int(0)) / 255)
36.            | round(2) }}
37.     tap_action:
38.       action: toggle
40.   # --- 燈的圖示 ---
41.   - type: state-icon
42.     entity: light.living_room
43.     style:
44.       top: 24%
45.       left: 22%
46.       transition: color 0.5s
47.     tap_action:
48.       action: toggle
49.     hold_action:
50.       action: more-info
52.   # --- 漏水警報（脈動）---
53.   - type: conditional
54.     conditions:
55.       - entity: binary_sensor.kitchen_leak
56.         state: "on"
57.     elements:
58.       - type: icon
59.         icon: mdi:water-alert
60.         style:
61.           top: 44%
62.           left: 72%
63.           color: "#e53935"
64.           "--mdc-icon-size": 36px
65.           animation: pulse 1.2s infinite
67.   # --- 風扇（旋轉）---
68.   - type: state-icon
69.     entity: fan.living_room
70.     style:
71.       top: 16%
72.       left: 12%
73.       animation: >
74.         {% if is_state('fan.living_room','on') %}
75.         spin 2s linear infinite
76.         {% else %}
77.         none
78.         {% endif %}

複製代碼

動畫的五個原則（很重要）

一、預設不要動

一張一直在動的平面圖會讓人很煩。

我的原則：

• 常態 → transition（只在狀態改變時動一下）

• 異常 → animation（持續動，吸引注意）


二、transition 時間 0.3-0.8 秒

• 太快（0.1s）→ 感覺不到

• 太慢（2s）→ 覺得系統很鈍


0.5 秒左右是最舒服的。

三、同時動的東西不要超過兩個

三個圖示同時在閃，眼睛不知道要看哪裡。

四、動畫一定要有意義

• 旋轉 → 表示「正在轉」（風扇、洗衣機）

• 脈動 → 表示「需要注意」（警報）

• 漸變 → 表示「狀態改變了」


純粹為了好看的動畫，兩天後你就會想關掉。

五、在手機上測試效能

太多動畫會讓手機發燙、耗電。

特別注意：

• animation 是持續消耗的（即使你沒在看那個頁面）

• transition 只在改變時消耗，幾乎沒成本


所以能用 transition 就不要用 animation。

除錯：動畫沒作用怎麼辦

• 圖示跳到右下角 → keyframes 少了 translate(-50%, -50%)

• 完全沒動靜 → card-mod 沒裝好，或沒清瀏覽器快取

• 範本沒生效 → style 裡的範本要用 > 區塊，不要用引號

• 在電腦上正常、手機上不動 → 手機的省電模式可能會停用動畫


---

下一篇：要不要升級到 SVG。

我會誠實講 SVG 好在哪、以及什麼情況下你根本不需要。
