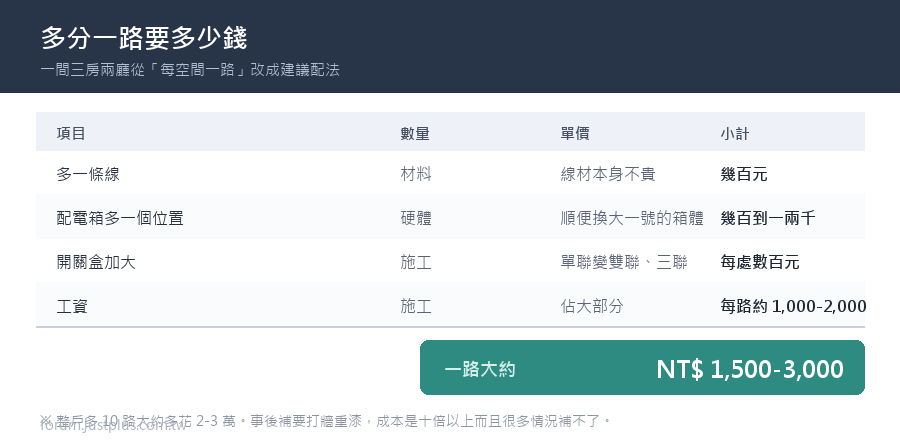

7. 七、走道與玄關：1~2 路
8. 五個規劃原則
9. 怎麼跟設計師 / 水電溝通
10. 成本：多分一路到底多多少錢
11. 值不值得
12. 第三步：走道的腳邊燈自動化
13. 已經裝潢好、只有一路怎麼辦
14. 交屋驗收：五件事
15. 最後：如果只能做一件事

「客廳只有一個開關，所有燈一起開關。」

這是台灣很多房子的現況。一個房間只有一路，你能做的就只有「全開」和「全關」—— 買再多智能開關也做不出情境照明，因為情境的本質是「哪幾盞亮、哪幾盞不亮」。

這篇給你：每個空間該分幾路、每一路掛什麼、要多少瓦、配幾安培的 NFB、用什麼線徑、開關盒要幾聯，還有怎麼算出這些數字。



━━━━━━━━━━━━━━━━━━━━━━━━

步驟 0：先算出每個房間需要多少瓦（不要用猜的）

大部分人規劃燈光是憑感覺 —— 「客廳放一盞主燈加六顆筒燈應該夠」。這一步教你算出來。

算法

1. 所需總流明 = 建議照度(lux) × 房間面積(m2) ÷ (利用係數 × 維護係數)
3. 利用係數 U ≈ 0.5   （白色天花板、一般反射率的住宅）
4. 維護係數 M ≈ 0.8   （燈具會積灰、LED 會衰減）
5. → 兩者相乘 = 0.4，所以可以簡化成：
7. 所需總流明 ≈ 照度 × 面積 × 2.5
8. 所需瓦數  = 總流明 ÷ 燈具效率
10. LED 燈具效率一般在 80~120 lm/W，抓 100 來算比較安全

複製代碼

建議照度（依 CNS 12112 室內工作場所照明，住宅部分）

1. 空間          建議照度
2. ──────────────────────────
3. 客廳          150 lux（範圍 100~150）
4. 臥室          100 lux（範圍 60~100，低一點有助入睡）
5. 廚房          300 lux（範圍 250~300，涉及刀具安全）
6. 浴室          300 lux
7. 書房（全般）   300 lux
8. 書房（閱讀）   500~600 lux ← 用檯燈局部補足，不要拉高全室
9. 餐廳          150~300 lux
10. 走道 / 玄關    100 lux

複製代碼

CNS 12112 裡還有一句話值得注意：居住間、客廳、臥房「最好有可調光設施」。 這不是加分項，是標準裡寫的。

算三個實例

客廳 5m × 4m = 20 m²，目標 150 lux

1. 總流明 = 150 × 20 × 2.5 = 7,500 lm
2. 總瓦數 = 7,500 ÷ 100 = 75 W
4. 配置：主燈 36W + 筒燈 9W × 6 = 54W  → 合計 90W
5. 90W > 75W，多出來的部分正好給你「調暗的空間」  ✓

複製代碼

主臥 4m × 3.5m = 14 m²，目標 100 lux

1. 總流明 = 100 × 14 × 2.5 = 3,500 lm
2. 總瓦數 = 3,500 ÷ 100 = 35 W
4. 配置：主燈 24W + 床頭閱讀燈 5W × 2 = 34W  ✓

複製代碼

廚房 3m × 2.5m = 7.5 m²，目標 300 lux

1. 總流明 = 300 × 7.5 × 2.5 = 5,625 lm
2. 總瓦數 = 5,625 ÷ 100 = 56 W
4. 配置：主燈 30W + 櫥下燈帶 3m × 8W/m = 24W  → 54W  ✓

複製代碼

算出來之後你會發現一件事：整間房子的照明加起來可能只有兩三百瓦。 這就是為什麼照明迴路的負載從來不是問題，分路的理由是「控制」不是「電流」。

━━━━━━━━━━━━━━━━━━━━━━━━

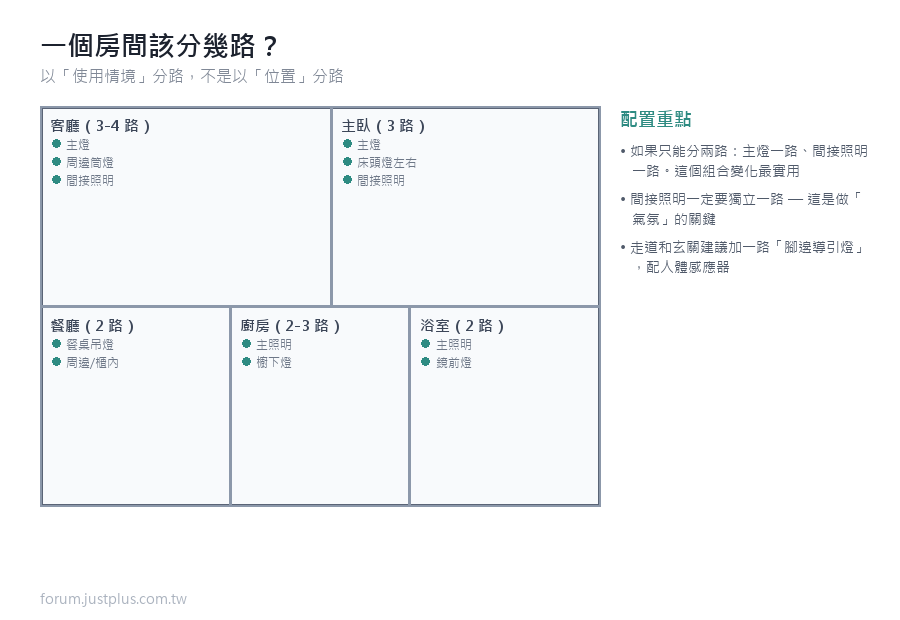

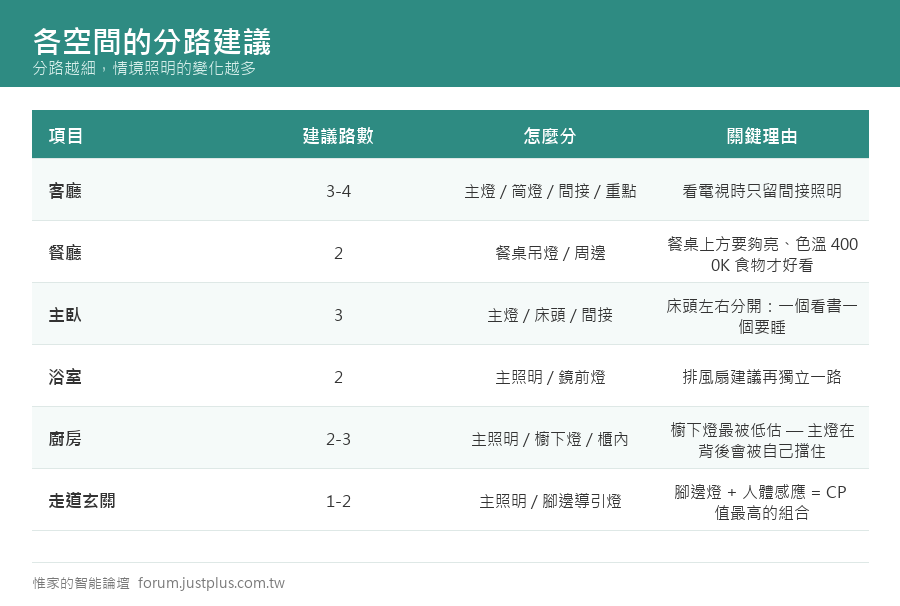

逐空間分路表（可以直接交給設計師或水電）



一、客廳：3~4 路

1. 路 1  主燈（吸頂燈或吊燈）        約 36W   三聯開關盒
2. 路 2  周邊筒燈 / 崁燈              約 54W   （路 1~3 共用）
3. 路 3  間接照明（層板燈、燈帶）       約 20W
4. 路 4  重點照明（投射燈、櫃內燈）     約 10W   選配，另設單聯
6. 該區 NFB：1P 15A       線徑：1.6mm 單芯
7. 總負載約 120W，遠低於 15A（1650W）上限

複製代碼

這樣分能做出什麼：

1. 看電視    只留路 3（間接照明），調到 20%
2. 聊天喝茶   路 2 筒燈 40% + 路 3
3. 閱讀      路 2 全開 + 路 1 主燈 60%
4. 打掃      全開
5. 半夜起來   只有路 2 的一顆筒燈 5%

複製代碼

只能分兩路的話：主燈一路、間接照明一路。這個組合的變化最實用 —— 有了「只開間接照明」這個狀態，就有了氣氛。

二、餐廳：2 路

1. 路 1  餐桌上方主燈（吊燈）      約 30W   雙聯開關盒
2. 路 2  周邊照明 / 櫃內燈          約 15W
4. 該區 NFB：與廚房共用 1P 15A     線徑：1.6mm 單芯

複製代碼
