「買了調光開關配 LED，結果會閃爍 / 調不暗 / 有嗡嗡聲。」

這篇不是技術介紹文。順序是：先從症狀反查你買錯在哪 → 再決定該買哪一種 → 給實際的型號與規格 → 接線 → 一步一步驗收。



⚠ 本篇涉及 110V 市電配線。
換調光開關依法應由合格電器承裝業施作。下面的接線說明是讓你看懂該買什麼、驗收該看什麼。要自己動手的話，唯一前提是你能百分之百確認電已經斷了。

━━━━━━━━━━━━━━━━━━━━━━━━

步驟 0：先分清楚你要調的是「110V 的燈」還是「低壓的燈帶」

這一步分錯，後面全錯。

1. 要調的東西                     用什麼調
2. ────────────────────────────────────────────────
3. E27 / E14 燈泡（直接吃 110V）   牆上調光器（前緣或後緣）
4. 嵌燈、軌道燈（自帶驅動器）       牆上調光器，或驅動器的 0-10V/DALI
5. 12V / 24V LED 燈帶              PWM 控制器，接在驅動器和燈帶之間
6.                                 ← 絕對不能用牆上的 110V 調光器

複製代碼

⚠ 牆上的 110V 調光器不能拿來調「驅動器後面的低壓燈帶」。

很多人的接法是：110V 調光器 → 驅動器 → 燈帶。這樣調光器切的是驅動器的輸入電壓，驅動器是設計成「吃到什麼電壓都輸出固定 24V」的，所以你調到一半它會：

• 前半段完全沒反應（輸入還在它的工作範圍內）

• 再調下去突然熄掉（輸入掉到啟動門檻以下）

• 在臨界點反覆亮滅，而且驅動器會發熱


燈帶要調光，正確做法是在驅動器和燈帶之間放一個 PWM 控制器（後面會講）。

━━━━━━━━━━━━━━━━━━━━━━━━

症狀反查表：先找到你的症狀

1. 症狀                              最可能的原因
2. ──────────────────────────────────────────────────────────
3. 調暗的時候閃爍，越暗越嚴重          前緣調光 + 負載低於最小負載
4. 調到某個位置整個熄掉，再往回調才亮  同上（TRIAC 維持電流不足）
5. 完全不會暗，只有「開」和「關」      燈泡不是 Dimmable 款
6. 調到最暗還是很亮（只到 40% 就停）   調光器或驅動器的下限設定
7. 開關那邊有嗡嗡聲 / 滋滋聲          前緣調光器內部的扼流圈在振動
8. 燈具那邊有嗡嗡聲                   驅動器不相容這種調光方式
9. 開燈瞬間閃一下再穩定亮              多半正常（軟啟動），可接受
10. 關燈之後還微亮                     單火線開關的待機電流（不是調光問題）
11. 五盞燈只有三盞會調                 燈具混用了不同型號/批次
12. 調光很跳，不連續，一格一格          驅動器解析度低，或調光曲線設定
13. ──────────────────────────────────────────────────────────

複製代碼

上面前四項，九成的根因是同一件事：買了前緣調光器去配 LED。 下面解釋為什麼。

━━━━━━━━━━━━━━━━━━━━━━━━

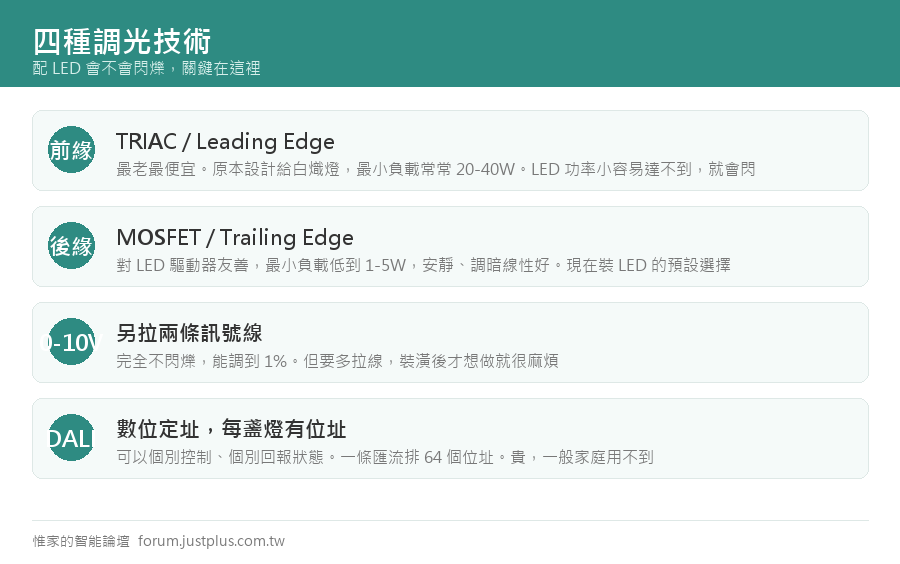

一、前緣調光（Leading Edge / TRIAC / 可控矽）

原理：交流電每個半週從 0V 開始爬升，前緣調光器在半週的前段把電切掉，等爬到某個相位角才讓 TRIAC 導通，後面整段放過去。切掉越多 = 越暗。

為什麼一定有「最小負載」（這是關鍵，不是廠商偷懶）

TRIAC 是一種一旦導通就自己保持導通、直到電流降到某個值以下才會關斷的元件。那個值叫維持電流（holding current）。

1. 負載夠大 → 流過 TRIAC 的電流 > 維持電流 → 這個半週穩穩導通到底
2. 負載太小 → 電流 < 維持電流 → TRIAC 中途自己關斷 → 燈滅一下
3.         → 下個半週重新觸發 → 又亮 → 這就是閃爍

複製代碼

所以最小負載不是保守估計，是物理下限。

前緣調光器原本是為白熾燈和鹵素燈設計的 —— 一顆 60W 白熾燈在 110V 下是 0.55A，遠遠超過 TRIAC 的維持電流。
